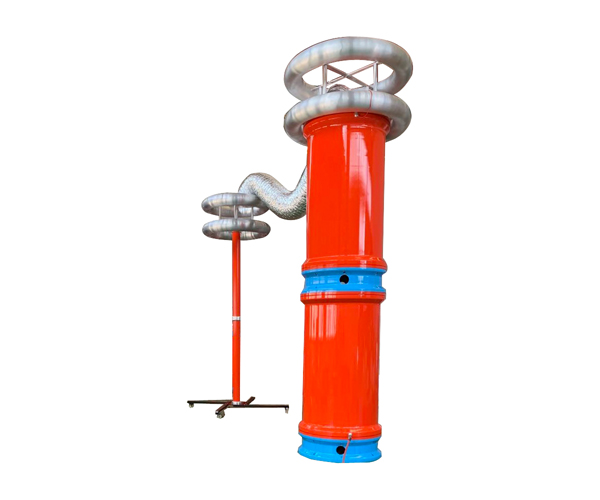

GHXZ-A变电站串联谐振试验装置

兼顾较宽的适用范围,采用串联谐振的原理满足交/直流耐试验

参考标准:GB50150-2006,DL/T849.6-2004

●  额定负载温升小,干式环氧浇注,高强度机械性及绝缘性

●  实现多种工作模式

●  满足不同试品要求,实现一机多用

免费热线:400-027-8308
提醒:关于产品咨询、产品购买、技术维护等相关服务,请致电客服!
  • 产品简介
  • 技术参数
  • 产品证书
  • 售后服务
  • 联系我们

        GHXZ-A变电站串联谐振试验装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。

       串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变 频控制电源采用进口专用的SPWM数字式波形发生芯片,频率分辨率为16位,在20~300Hz时频率细度可达0.1Hz,同时采用了正交非同步固定式载 波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,确保仪器稳定和安全。

1、同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠

2、变频电源控制箱容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;单相220V或是三相380V输入电源通用,方便现场取电

3、配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高 。


产品功能特点:

1.装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。

2.内部由嵌入式触摸屏控制,操作功能得到优化,操作简单。

3.装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度。工作模式为:全自动模式、手动模式、自动调谐手动升压模式。

4.能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。

5.装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。

6.采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。






额定输出电压:0~2000kV(AC有效值)及其以下
输出频率:20~300Hz
谐振电压波形:纯正弦波,波形畸变率<1.0%
最大试验容量:5000kVA及其以下
工作制:满功率输出下,一次连续工作时间15min
品质因数:30~90
频率调节灵敏度:0.1Hz,不稳定度<0.05%
工作电源:380/220V±15%/50Hz±5%


产品配置及适用范围:

产品型号名称适用范围(10kV~500kV电压等级变电站电气设备交流耐压设备,频率30~300Hz)
变频源谐振电抗器激励变压器分压器适用范围
GHXZ-50/50/253kW25kV/1A二台
(干式)
3kVA
(干式)
50kV1000kVA及以下10kV电力变
10kV开关、母线、PT、CT等
10kV(300mm2)电缆≤1.0km
GHXZ-108/108/275kW27kV/1A四台
(干式)
5kVA
(干式)
110kV31500kVA及以下35kV电力变
35kV开关、母线、PT、CT等
10kV(300mm2)电缆2km
35kV (300mm2)电缆0.5km
GHXZ-200/200/5010kW50kV/1A四台
(干式)
10kVA
(干式)
200kV50000kVA及以下110kV电力变
110kVGIS、PT、CT等(预防性试验)
35kV(300mm2)电缆≤1.0km10kV (300mm2)电缆≤2.0km
GHXZ-270/270/4515kW45kV/1A六台
(干式)
15kVA
(干式)
300kV50000kVA及以下110kV电力变
110kVGIS、PT、CT等

35kV(300mm2)电缆≤1.2km

10kV (300mm2)电缆≤3.0km

 GHXZ-800/400/5030kW50kV/2A八台

(干式)

100kV/2A四台

(油浸式)
30kVA
(干式)
30kA
(油浸式)
400kV80000kVA及以下220kV电力变
50000kVA及以下110kV电力变

110kV/220kVGIS、PT、CT等

35kV(300mm2)电缆≤2.0km

110kV (300mm2)电缆≤0.7km
GHXZ-1600/800/20060kW200kV/2A四台
(油浸式)
60kVA
(干式)
800kV80000kVA及以下220kV电力变
50000kVA及以下110kV电力变
500kVGIS、PT、CT等
220kV开关、GIS、PT、CT等
110kV(400mm2)电缆≤1.5km
220kV (400mm2)电缆≤1.0km
额定输出电压:0~2000kV(AC有效值)及其以下
输出频率:20~300Hz
谐振电压波形:纯正弦波,波形畸变率<1.0%
最大试验容量:5000kVA及其以下
工作制:满功率输出下,一次连续工作时间15min
品质因数:30~90
频率调节灵敏度:0.1Hz,不稳定度<0.05%
工作电源:380/220V±15%/50Hz±5%


产品配置及适用范围:

产品型号名称适用范围(10kV~500kV电压等级变电站电气设备交流耐压设备,频率30~300Hz)
变频源谐振电抗器激励变压器分压器适用范围
GHXZ-50/50/253kW25kV/1A二台
(干式)
3kVA
(干式)
50kV1000kVA及以下10kV电力变
10kV开关、母线、PT、CT等
10kV(300mm2)电缆≤1.0km
GHXZ-108/108/275kW27kV/1A四台
(干式)
5kVA
(干式)
110kV31500kVA及以下35kV电力变
35kV开关、母线、PT、CT等
10kV(300mm2)电缆2km
35kV (300mm2)电缆0.5km
GHXZ-200/200/5010kW50kV/1A四台
(干式)
10kVA
(干式)
200kV50000kVA及以下110kV电力变
110kVGIS、PT、CT等(预防性试验)
35kV(300mm2)电缆≤1.0km10kV (300mm2)电缆≤2.0km
GHXZ-270/270/4515kW45kV/1A六台
(干式)
15kVA
(干式)
300kV50000kVA及以下110kV电力变
110kVGIS、PT、CT等

35kV(300mm2)电缆≤1.2km

10kV (300mm2)电缆≤3.0km

 GHXZ-800/400/5030kW50kV/2A八台

(干式)

100kV/2A四台

(油浸式)
30kVA
(干式)
30kA
(油浸式)
400kV80000kVA及以下220kV电力变
50000kVA及以下110kV电力变

110kV/220kVGIS、PT、CT等

35kV(300mm2)电缆≤2.0km

110kV (300mm2)电缆≤0.7km
GHXZ-1600/800/20060kW200kV/2A四台
(油浸式)
60kVA
(干式)
800kV80000kVA及以下220kV电力变
50000kVA及以下110kV电力变
500kVGIS、PT、CT等
220kV开关、GIS、PT、CT等
110kV(400mm2)电缆≤1.5km
220kV (400mm2)电缆≤1.0km
