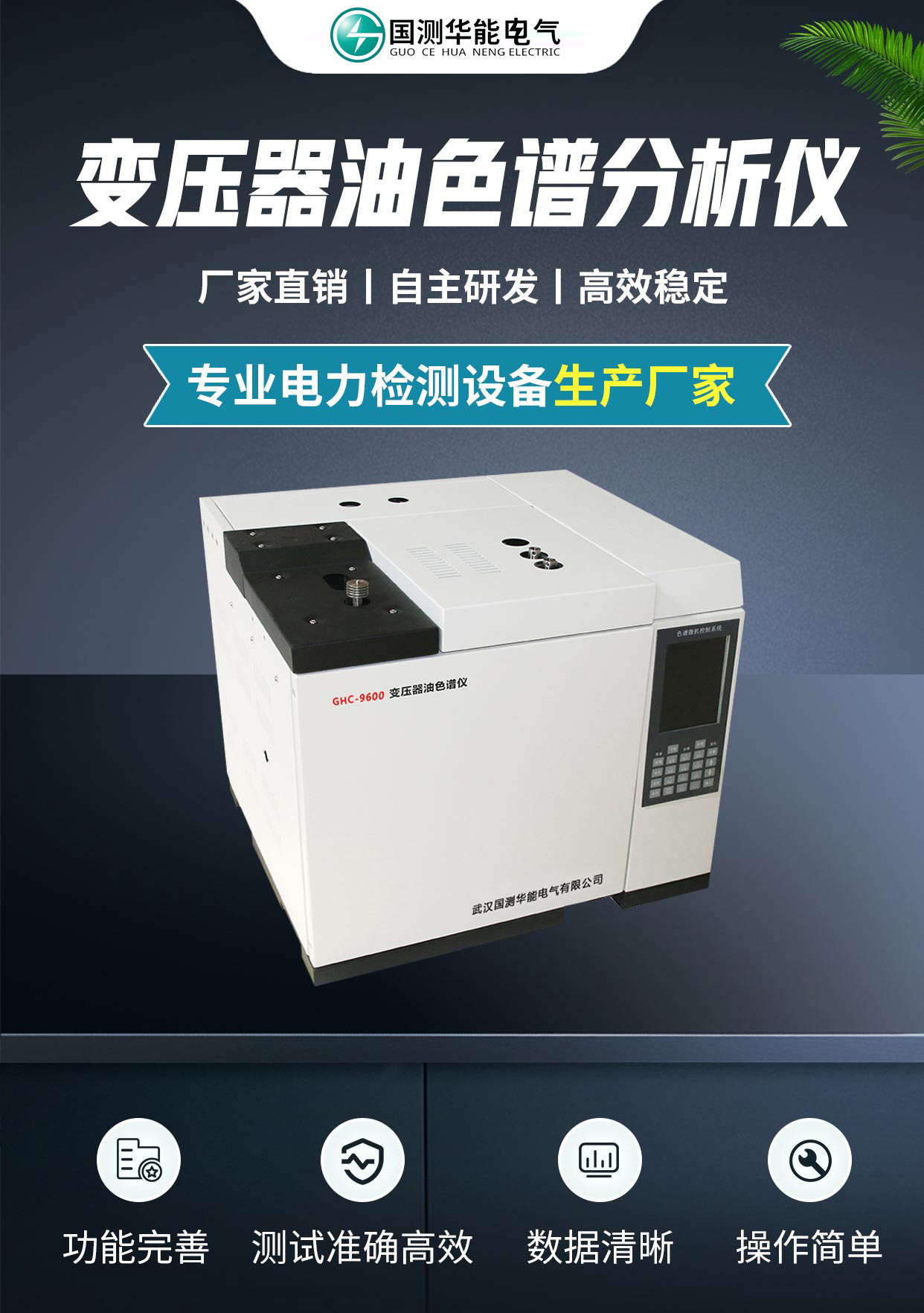

GHC-9600变压器油色谱分析仪

可用于电力系统绝缘油中含气量的气相色谱测定法

参考标准:DL/T 703-2015

  • 高精度气体流量控制系统(EPC)

  • 触屏操作,自动记忆设定参数,掉电保护

  • 毛细管采用分流/不分流,隔膜清洗和尾吹功能进样器

免费热线:400-027-8308
提醒:关于产品咨询、产品购买、技术维护等相关服务,请致电客服!
  • 产品简介
  • 技术参数
  • 产品证书
  • 售后服务
  • 联系我们

       GHC-9600电力变压器油专用油色谱分析仪采用国标推荐的三检测器流程,一次进样即可完成对绝缘油中溶解气体(包括H2、CH4、C2H4、C2H6、C2H2、CO和CO2)含量的全分析。
变压器油色谱分析系统的流程设计完全符合中华人民共和国电力行业标准DL/T 703-2015 《绝缘油中含气量的气相色谱测定法》及国标GB/T 7252-2001《变压器油中溶解气体分析和判断导 则》中有关色谱流程设计的规定。该仪器配备了高灵敏度的热导池检测器、氢火焰离子化检测器和 镍触媒转化炉,可实现对变压器油中溶解的七种气体组份:H2、CH4、C2H4、C2H6、C2H2、CO和CO2的全部测定,其性能满足相应国家标准对气相色谱仪的要求。


产品别称:电力系统专用油色谱分析仪、油色谱分析仪、变压器油色谱分析仪、变压器色谱分析仪


产品特点
专业化的电力行业技术成套解决方案
专业化的电力双柱并联三检分流检测流程
专业化的电力色谱工作站专家系统
专业的全中文反控气相色谱仪


强大的数据传输功能
该油色谱分析仪采用互联网通信技术,可轻松组成局域网;互联网实现远距离数据传输、远程控制、远程诊断、程序可以进行自动升级。
大屏液晶中英文切换显示
全触摸屏操作,该仪器具有性能可靠、结构精巧、扩展性强、操作简单、维护方便等特点

热导检测器断气保护
油色谱分析仪的载气在断气或漏气的情况下,微机系统会自动断开桥流,以保护热导池检测器不致被烧坏。
高精度气体流量控制系统(EPC)

采用EPC技术进行气路控制,自动化水平和整体性能卓越;高精度气体流量确保GC分析的准确稳定,确保日常分析效率,EPC控制精度0.01psi;实现了气路故障自我保护、自动点火,达到了一键启动。
自诊断功能
具有强大完善的开机自诊断功能、直观显示故障信息、停电储存保护功能、键盘锁定功能及具有抗电源突变干扰功能。
抗污染色谱柱
油色谱分析仪采用变压器油专用抗污染复合色谱柱技术,大大提高了色谱柱的使用寿命。

主要技术指标

操作显示8寸液晶触摸屏
温控时范围0~255min
温控范围室温+5℃~450℃,增量:1℃,精度:±0.1℃
程序升温阶数16阶
程升速率0.1~40℃/min
气路控制采用EPC技术进行气路控制,自动化水平和整体性能卓越
分析周期7min
进样器种类填充柱、毛细管、六通阀气体进样、自动顶空进样等任选
检测器数目5个,FID、TCD、ECD、FPD、NPD(可选配)
启动进样手动、自动任选
通信接口以太网:IEEE802.3

检测器技术指标

氢火焰离子化检测器(FID)
检测限≤3×10-12g/s (正十六烷/异辛烷)
基线噪声≤5×10-14A
基线漂移≤1×10-13A/30min
线性范围≥107
热导检测器(TCD)
灵敏度S≥10000mV.ml/mg(苯/甲苯)(放大1、2、4、8倍任选)
检测器数目5个,FID、TCD、ECD、FPD、NPD(可选配)
基线噪声≤20μV
基线漂移≤30μV/30min
线性范围≥105
电子捕获检测器(ECD)
检测限≤1×10-14g/ml(丙体六六六/异辛烷)
基线噪声≤0.03mV
基线漂移≤0.2mV/30min
线性范围≥104
放射源63Ni
检测限(S)≤2×10-11g/s 、(P)≤1×10-12g/s(甲基对硫磷/无水乙醇)
基线噪声≤3×10-13A
基线漂移≤2×10-12A/30min
线性范围对硫≥103、对磷≥104



主要技术指标

操作显示8寸液晶触摸屏
温控时范围0~255min
温控范围室温+5℃~450℃,增量:1℃,精度:±0.1℃
程序升温阶数16阶
程升速率0.1~40℃/min
气路控制采用EPC技术进行气路控制,自动化水平和整体性能卓越
分析周期7min
进样器种类填充柱、毛细管、六通阀气体进样、自动顶空进样等任选
检测器数目5个,FID、TCD、ECD、FPD、NPD(可选配)
启动进样手动、自动任选
通信接口以太网:IEEE802.3

检测器技术指标

氢火焰离子化检测器(FID)
检测限≤3×10-12g/s (正十六烷/异辛烷)
基线噪声≤5×10-14A
基线漂移≤1×10-13A/30min
线性范围≥107
热导检测器(TCD)
灵敏度S≥10000mV.ml/mg(苯/甲苯)(放大1、2、4、8倍任选)
检测器数目5个,FID、TCD、ECD、FPD、NPD(可选配)
基线噪声≤20μV
基线漂移≤30μV/30min
线性范围≥105
电子捕获检测器(ECD)
检测限≤1×10-14g/ml(丙体六六六/异辛烷)
基线噪声≤0.03mV
基线漂移≤0.2mV/30min
线性范围≥104
放射源63Ni
检测限(S)≤2×10-11g/s 、(P)≤1×10-12g/s(甲基对硫磷/无水乙醇)
基线噪声≤3×10-13A
基线漂移≤2×10-12A/30min
线性范围对硫≥103、对磷≥104
