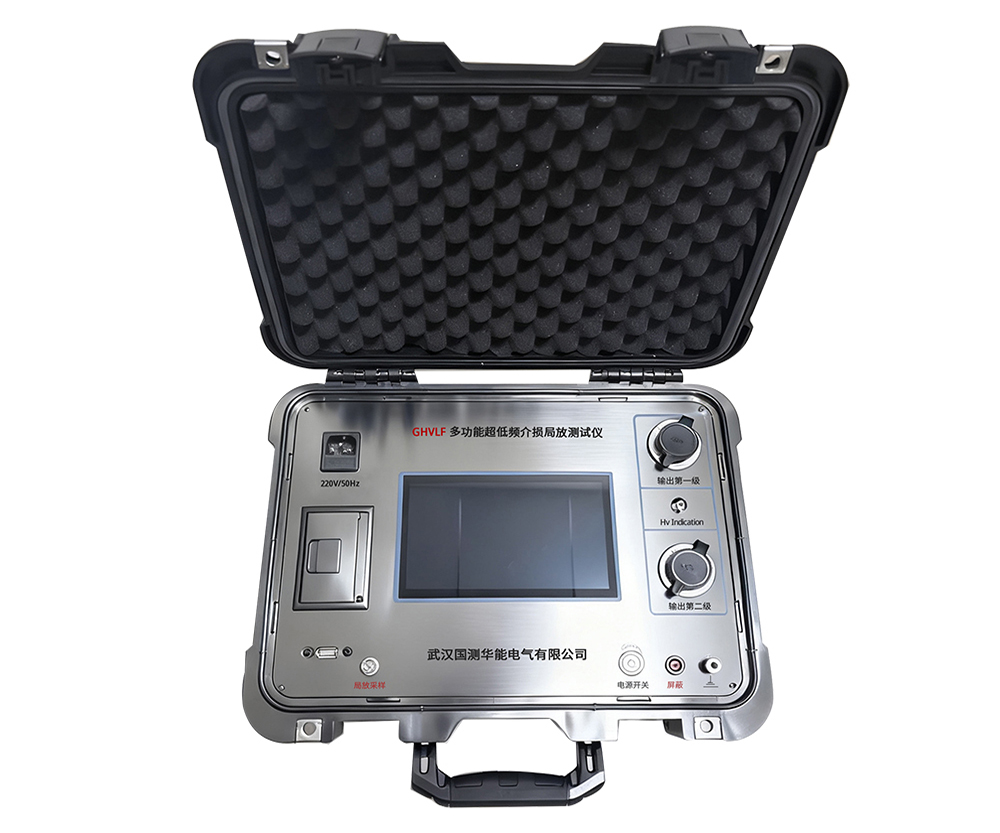

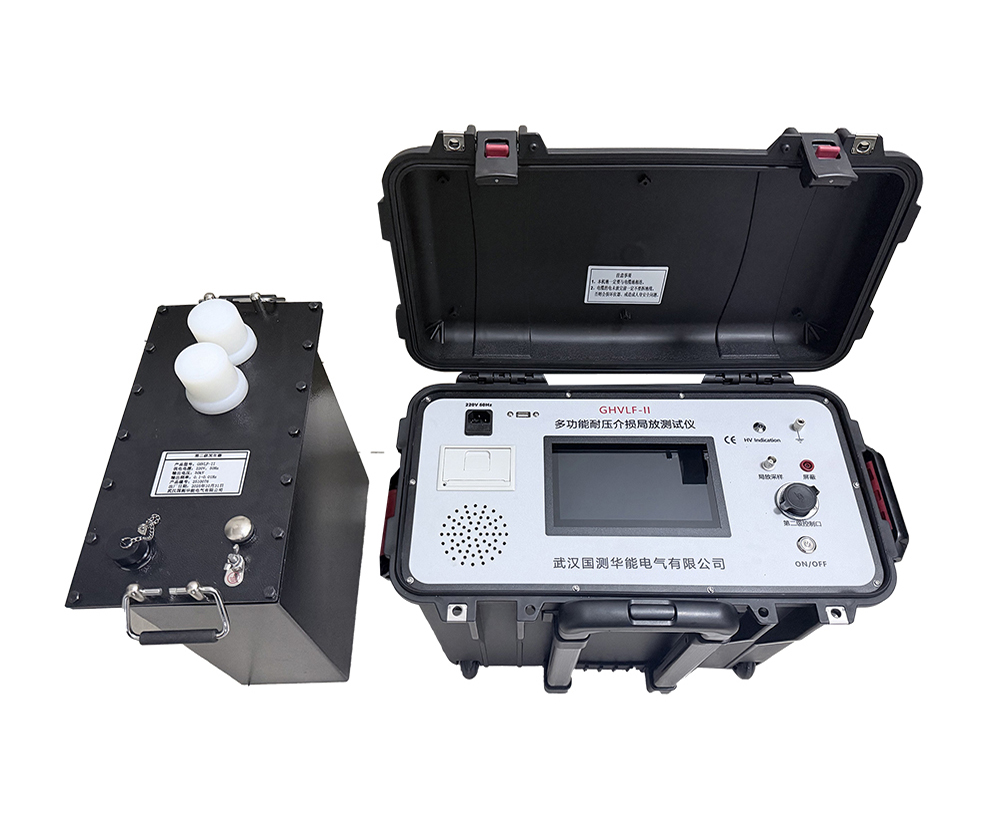

GHVLF-II多功能耐压介损局放测试仪用于电缆，电机等大容性试品的交流耐压试验，配置交直流、介损、局放测试功能，在耐压试验过程中可同步测量试品的介损、电容量、绝缘电阻和局放量。采用了数字变频技术，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻，大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形。设计指标符合《超低频高压发生器通用技术条件》国家标准。
产品别称：超低频介损局放测试仪、多功能耐压介损局放测试仪、耐压介损局放测试仪、介损局放测试仪
主要特点：

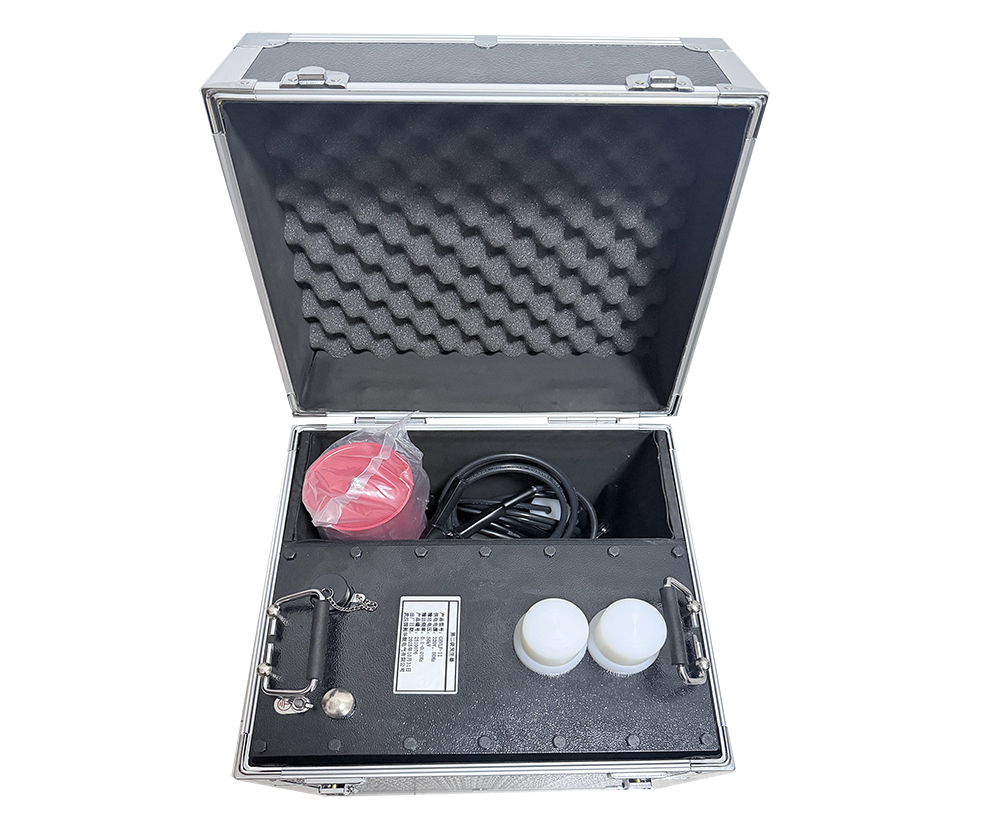

1、额定电压小于或等于60kV的超低频采用单联结构（一台升压器）；大于60kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器都可单独使用，达到一机多用。
2、电流、电压数据均直接从高压侧采样获得，所以数据准确。
3、智能综合保护功能：不需设置电流电压保护值，仪器能根据试品电容量的大小和试验电压值，计算过压过流保护值，还能对电压电流突变产生保护，所以能捕捉到放电情况。保护动作时间都小于20ms。
4、采用150kv高压线输出，安全、可靠。
5、新产品增加了直流、介损、局放测试功能，在耐压试验过程中可同步测量试品的介损、电容量、绝缘电阻和局放量。
配置类型：
1、对于额定电压在60kv以下的超低频采用一台升压器，称为单联型超低，搭配控制箱分体式。
2、对于额定电压在60kv以上的超低频采用两台升压器串联，称为串联型超低频，搭配控制箱分体式。
3、对于额定电压在30kv-60kv可定制一体机内置升压器，若要输出更高电压还可串联一台40KV-50kv升压器，最高可升至90kv。
| 额定电压 | 带载能力 | 产品结构、重量、应用范围 |
| 30kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量：≦10µF | 控制器：4㎏ 升压器：25㎏ 用于电缆、电机耐压试验 |
| 40kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量：≦10µF | 控制器：4㎏ 升压器：30㎏ 用于电缆、电机耐压试验 |
| 50kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量：≦6µF | 控制器：4㎏ 升压器：40㎏ 用于电缆、电机耐压试验 |
| 60kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量：≦5µF | 控制器：4㎏ 升压器：45㎏ 用于电缆、电机耐压试验 |
| 80kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量： ≦6µF(50kV以内)， ≦4µF(50kV以上) | 控制器：4㎏ 一级升压器（30kV）：25㎏ 二级升压器（50kV）：40㎏ 用于电缆、电机耐压试验 |
| 90kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量： ≦6µF(50kV以内)， ≦4µF(50kV以上) | 控制器：4㎏ 一级升压器（40kV）：30㎏ 二级升压器（50kV）：40㎏ 用于电缆、电机耐压试验 |
| 30KV 40KV 50KV 60KV 一体机 | 自动变频率： 0.1Hz-0.01Hz 30-40KV带载容量：≦10µF 50KV带载容量：≦6µF 60KV带载容量：≦5µF | 重量：30-40kg 外形：400*×300×500（mm） 各规格产品用途同上 |
1、耐压技术指标
1.1输出额定电压：30kV-90kV。不同规格见表1
1.2输出频率：自动变频范围：0.1Hz-0.01Hz
1.3带载能力：见表1
1.4交流电压分辨率：0.1kV
1.5电压精度：3%
1.6交流电流分辨率:0.1mA
1.7交流电流精度：3%
1.8电压正，负峰值误差：≤3％
1.9电压波形失真度：≤3％
1.10使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
1.11输入电源：频率50Hz，电压220V±5%(或频率60Hz，电压110V±5%)。若是用微型发电机供电，应使用变频发电机，不能用普通发电机，因为普通发电机转速不稳定，会使升压不正常，损坏仪器。
2.介损技术指标
2.1介损试验电压范围：1kV-额定值
2.2介损试验频率：0.1Hz-0.01Hz
2.3介损测量范围：0.01×10-3- 655.35×10-3 ，对于大于655.35×10-3的值将按﹥655.35×10-3提示
2.4介损测量精度：1%
2.5介损分辨率：1x10-5
2.6电容测量范围：0.001μF–10μF
2.7电容量分辩率：0.001μF
2.8 电容测量精度3%
2.9绝缘电阻测量范围：1MΩ-65535MΩ，对于大于65535MΩ的值将按﹥65535MΩ提示。
2.10绝缘电阻分辩率：1MΩ
2.11 绝缘电阻测量精度3%
2.12电压精度：3%
2.13交流电流范围：0-20mA
2.14交流电流分辨率:0.1mA
2.15交流电流精度：3%
2.16直流电流范围：0-2000μA
2.17直流电流分辨率:1μA
2.18直流电流精度：3%
2.19 RS232(或USB)通讯接口
3.局放技术指标
3.1局放量测量范围：0-5000pc
3.2局放量分辨率：1pc
3.3采样数据位数：12位
3.4采样速度：200MHz
3.5显示局放量的瞬时值和峰值
3.6显示放电起始电压、放电熄灭电压
3.7放电脉冲频率：1KHz-2000KHz
3.8实时输出局放评估报告
4.直流技术指标
4.1输出额定电压：30kV-90kV。不同规格见表1
4.2电压精度：3%
4.3直流泄漏电流范围：0-2000μA
4.4直流泄漏电流分辨率:1μA
4.5直流泄漏电流精度：3%
| 额定电压 | 带载能力 | 产品结构、重量、应用范围 |
| 30kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量：≦10µF | 控制器：4㎏ 升压器：25㎏ 用于电缆、电机耐压试验 |
| 40kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量：≦10µF | 控制器：4㎏ 升压器：30㎏ 用于电缆、电机耐压试验 |
| 50kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量：≦6µF | 控制器：4㎏ 升压器：40㎏ 用于电缆、电机耐压试验 |
| 60kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量：≦5µF | 控制器：4㎏ 升压器：45㎏ 用于电缆、电机耐压试验 |
| 80kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量： ≦6µF(50kV以内)， ≦4µF(50kV以上) | 控制器：4㎏ 一级升压器（30kV）：25㎏ 二级升压器（50kV）：40㎏ 用于电缆、电机耐压试验 |
| 90kV （峰值） | 自动变频率：0.1Hz-0.01Hz 带载容量： ≦6µF(50kV以内)， ≦4µF(50kV以上) | 控制器：4㎏ 一级升压器（40kV）：30㎏ 二级升压器（50kV）：40㎏ 用于电缆、电机耐压试验 |
| 30KV 40KV 50KV 60KV 一体机 | 自动变频率： 0.1Hz-0.01Hz 30-40KV带载容量：≦10µF 50KV带载容量：≦6µF 60KV带载容量：≦5µF | 重量：30-40kg 外形：400*×300×500（mm） 各规格产品用途同上 |
1、耐压技术指标
1.1输出额定电压：30kV-90kV。不同规格见表1
1.2输出频率：自动变频范围：0.1Hz-0.01Hz
1.3带载能力：见表1
1.4交流电压分辨率：0.1kV
1.5电压精度：3%
1.6交流电流分辨率:0.1mA
1.7交流电流精度：3%
1.8电压正，负峰值误差：≤3％
1.9电压波形失真度：≤3％
1.10使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
1.11输入电源：频率50Hz，电压220V±5%(或频率60Hz，电压110V±5%)。若是用微型发电机供电，应使用变频发电机，不能用普通发电机，因为普通发电机转速不稳定，会使升压不正常，损坏仪器。
2.介损技术指标
2.1介损试验电压范围：1kV-额定值
2.2介损试验频率：0.1Hz-0.01Hz
2.3介损测量范围：0.01×10-3- 655.35×10-3 ，对于大于655.35×10-3的值将按﹥655.35×10-3提示
2.4介损测量精度：1%
2.5介损分辨率：1x10-5
2.6电容测量范围：0.001μF–10μF
2.7电容量分辩率：0.001μF
2.8 电容测量精度3%
2.9绝缘电阻测量范围：1MΩ-65535MΩ，对于大于65535MΩ的值将按﹥65535MΩ提示。
2.10绝缘电阻分辩率：1MΩ
2.11 绝缘电阻测量精度3%
2.12电压精度：3%
2.13交流电流范围：0-20mA
2.14交流电流分辨率:0.1mA
2.15交流电流精度：3%
2.16直流电流范围：0-2000μA
2.17直流电流分辨率:1μA
2.18直流电流精度：3%
2.19 RS232(或USB)通讯接口
3.局放技术指标
3.1局放量测量范围：0-5000pc
3.2局放量分辨率：1pc
3.3采样数据位数：12位
3.4采样速度：200MHz
3.5显示局放量的瞬时值和峰值
3.6显示放电起始电压、放电熄灭电压
3.7放电脉冲频率：1KHz-2000KHz
3.8实时输出局放评估报告
4.直流技术指标
4.1输出额定电压：30kV-90kV。不同规格见表1
4.2电压精度：3%
4.3直流泄漏电流范围：0-2000μA
4.4直流泄漏电流分辨率:1μA
4.5直流泄漏电流精度：3%
