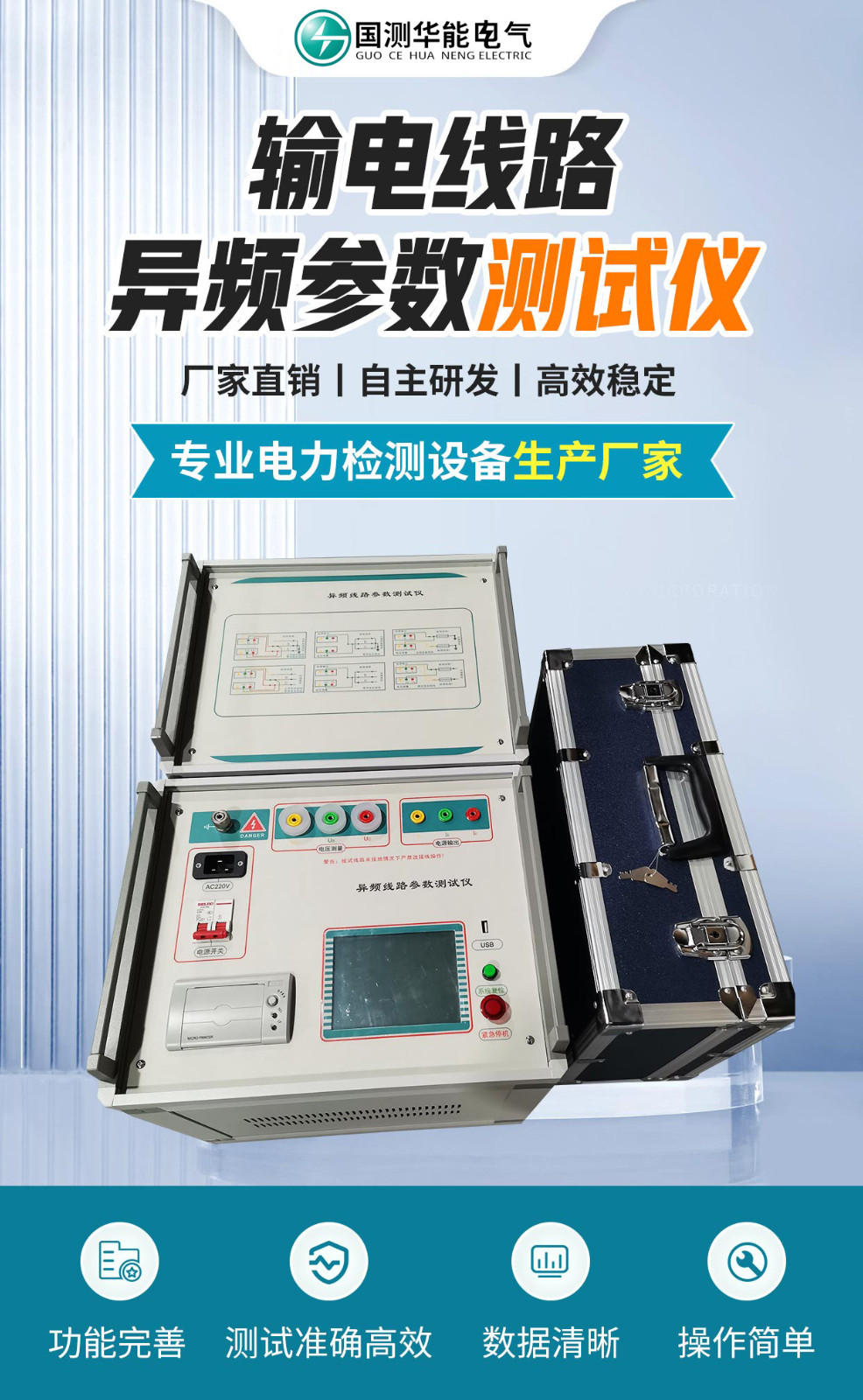

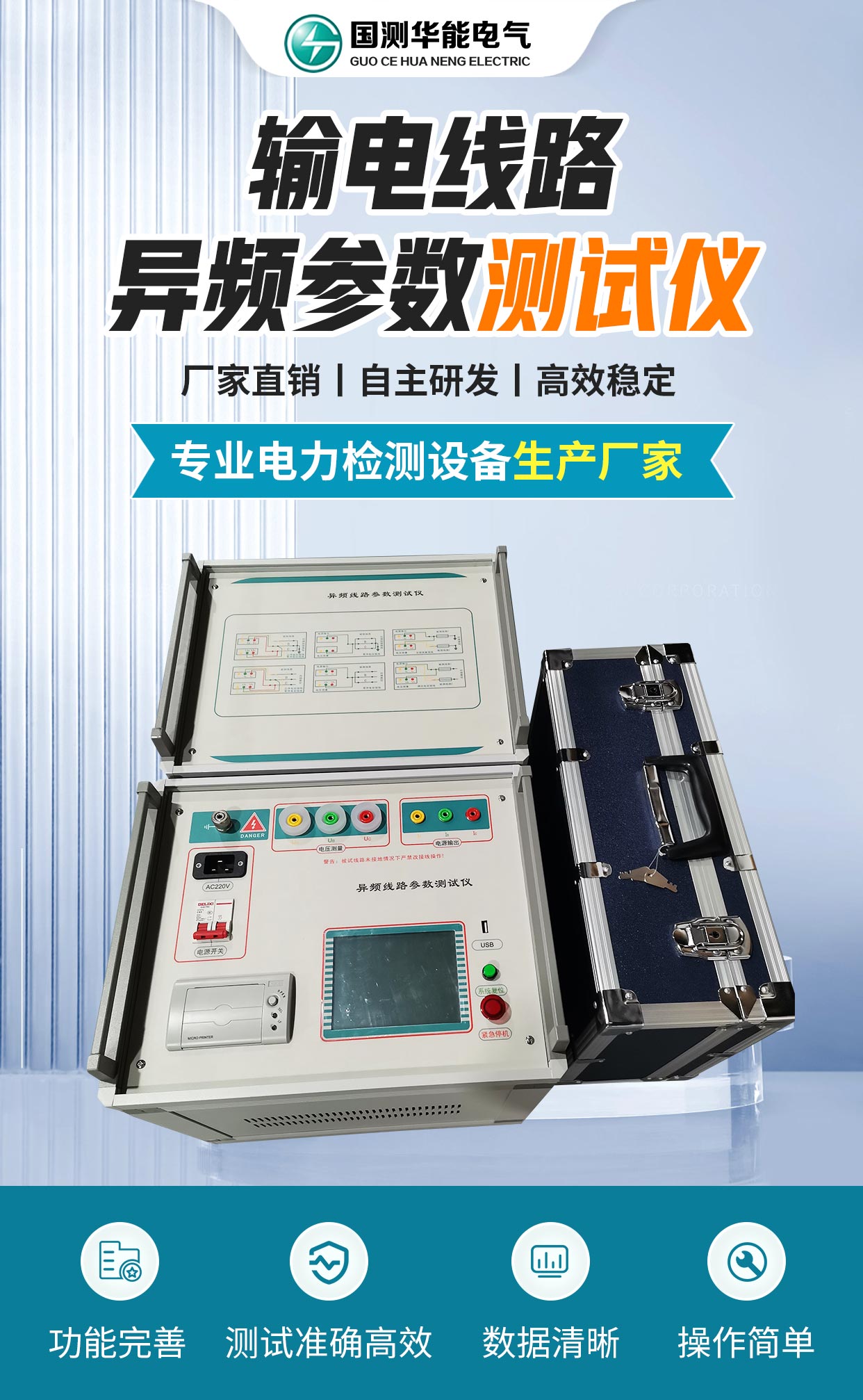

GHXP输电线路异频参数测试仪

快速准确测量线路的正序电容,正序阻抗,零序电容,零序阻抗等参数

参考标准:DL/T 741-2010

  • 自带变频电源模块提供仪器测量输出电源

  • DSP数字信号处理器为内核

  • 超大触摸液晶屏

免费热线:400-027-8308
提醒:关于产品咨询、产品购买、技术维护等相关服务,请致电客服!
  • 产品简介
  • 技术参数
  • 产品证书
  • 售后服务
  • 联系我们

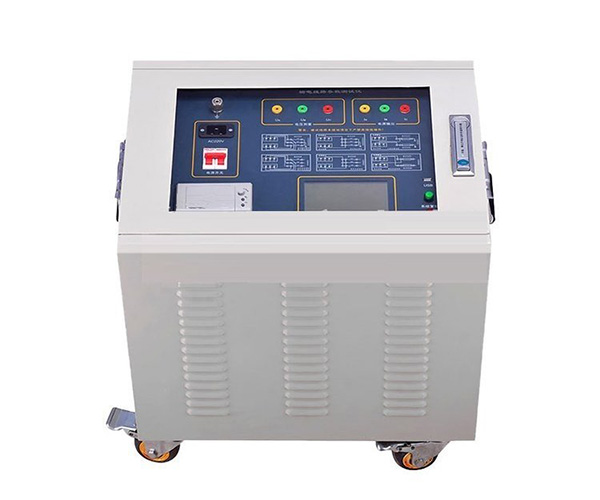

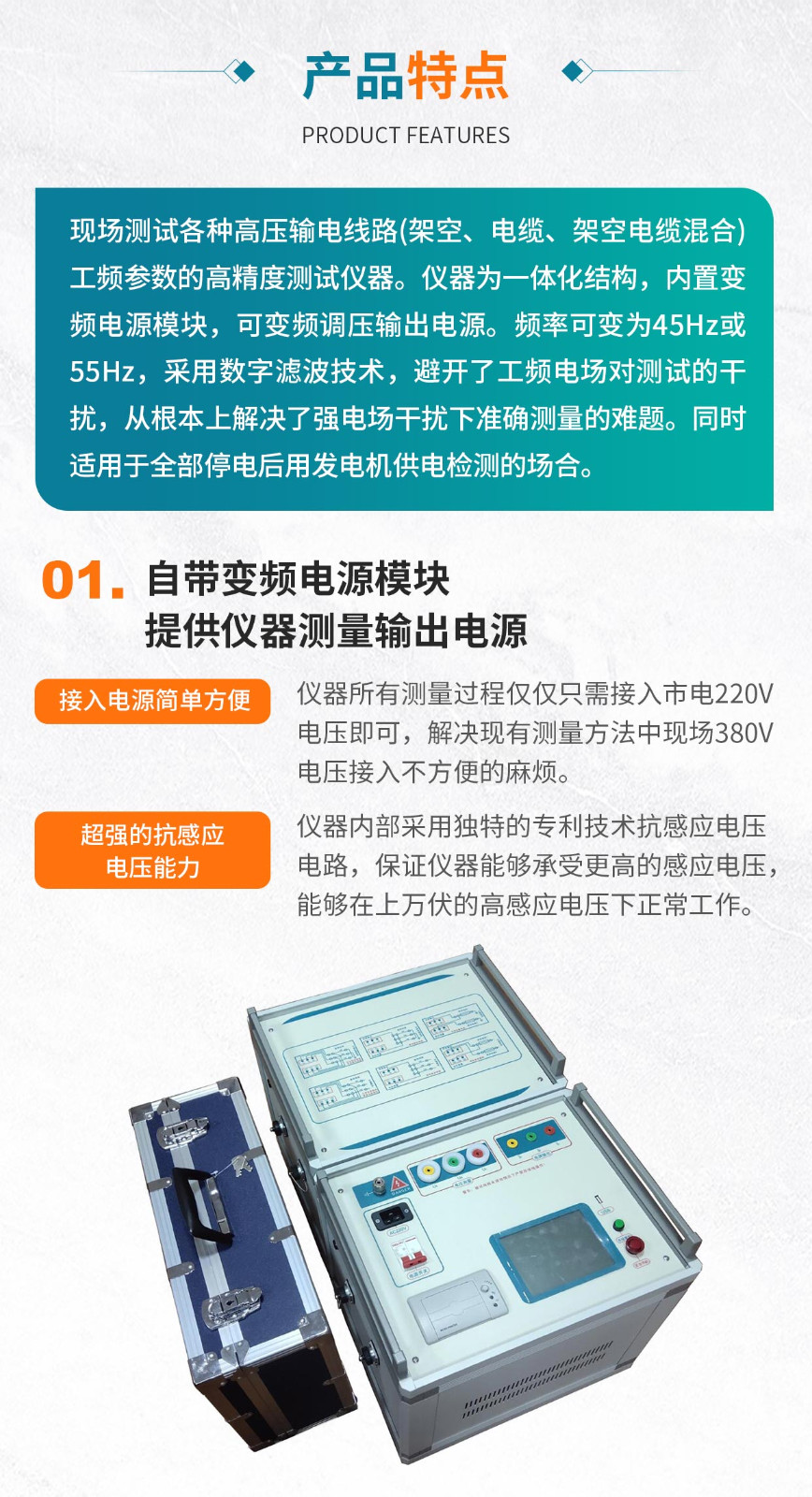

       GHXP输电线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构,内置变频电源模块,可变频调压输出电源。频率可变为45Hz或55Hz,采用数字滤波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
        随着电网的发展和线路走廊用地的紧张,同杆多回架设的情况越来越普遍,输电线路之间的耦合越来越紧密,在输电线路工频参数测试时干扰越来越强,严重影响测试的准确性和测试仪器设备的安全性,针对这一问题,我们开发了新一代输电线路异频参数测试系统,集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的国家专利技术抗感应电压电路;有效地消除强干扰的影响,保证仪器设备的安全,能极其方便、快速、准确地测量输电线路的工频参数。

产品别称:高压线路参数测试仪,高压线路测试仪,输电线路参数测试仪,输电线路工频参数测试仪,线路参数测试仪


1、一体化结构,体积小、重量轻
仪器内部高度集成化,把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内;是目前国内同等产品当中体积最小、重量最轻的;为试验提供了一种最简单便捷的试验手段。

2、接入电源简单方便
仪器所有测量过程仅仅只需接入市电220V电压即可,解决现有测量方法中现场380V电压接入不方便的麻烦。

3、超强的抗感应电压能力
仪器内部采用独特的专利技术抗感应电压电路,保证仪器能够承受更高的感应电压,能够在上万伏的高感应电压下正常工作。

4、变频技术、精准测量
抗干扰能力强,由仪器内部自带变频电源模块提供仪器测量输出电源,频率可变为42.5Hz/57.5Hz;45Hz/55Hz;47.5Hz/52.5Hz;50Hz/50Hz,并采用数字滤波技术,有效地避开了现场各种工频干扰信号,使仪器实现高精度、准确可靠的测量。

5、DSP高速处理器
精准快速,仪器内部采用专业的DSP快速数字信号处理器作为处理核心,在保证测量数据精准的前提下,大大的提升了一起本身的运算处理能力。

6、操作简单
外部接线简单,正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量;解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题;避免因改接线时感应电压对实验人员的伤害。

7、海量数据存储
仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。

8、科学先进的数据管理
仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据并可生成工作报告。

9、全触摸超大液晶显示
操作简单,仪器配备了高端的全触摸液晶显示屏,超大显示界面所有操作步骤中文菜单显示,每一步都非常清楚,操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量,是目前非常理想的智能型测量设备。

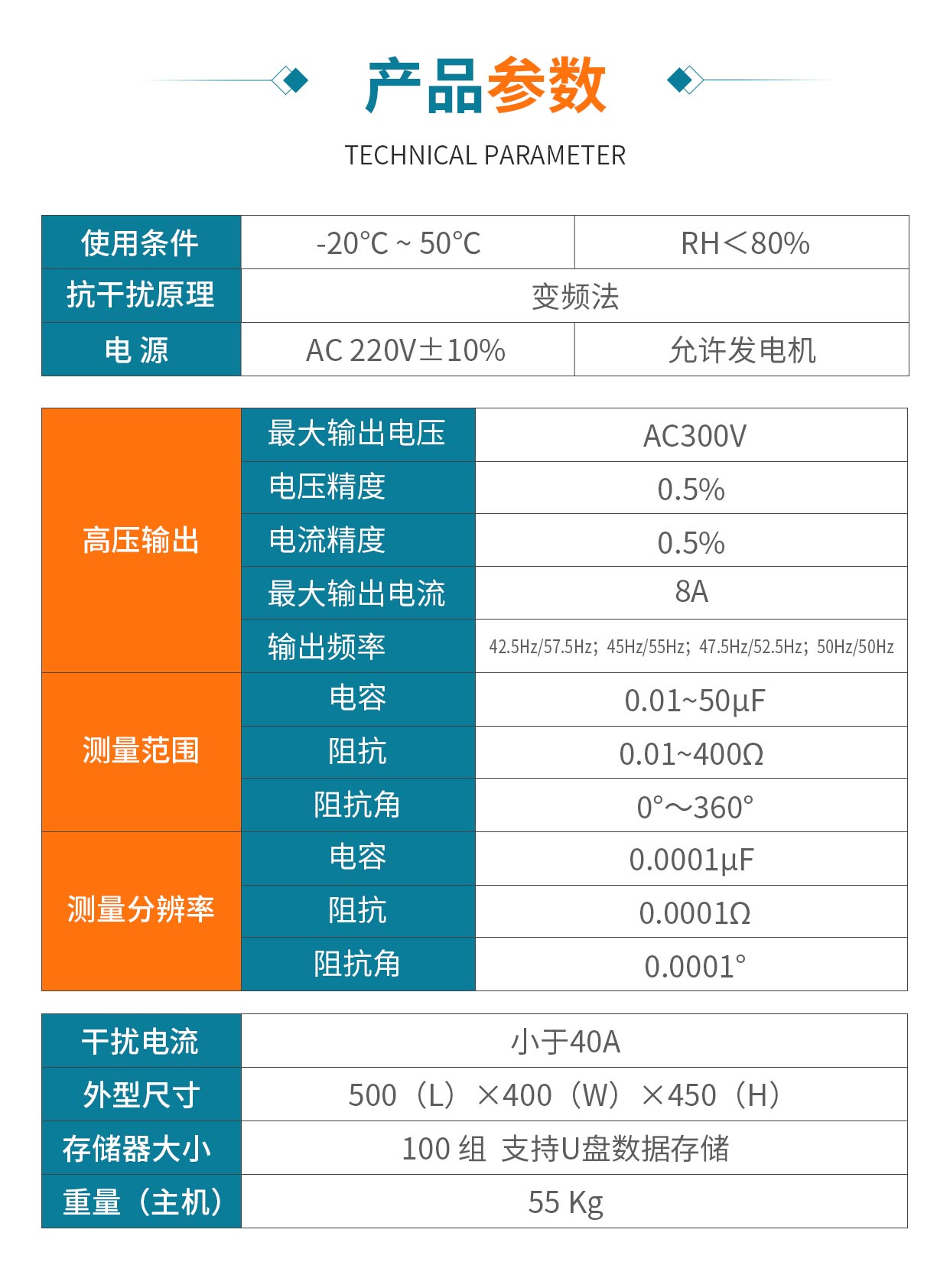

             1                使用条件                -20℃ ~ 50℃                RH<80%
                2                抗干扰原理                变频法
                3                电    源                AC 220V±10%                允许发电机
                4                电源输出                最大输出电压                AC300V
                电压精度                0.5%
                电流精度                0.5%
                最大输出电流                8A
                输出频率                42.5Hz/57.5Hz;45Hz/55Hz;47.5Hz/52.5Hz;50Hz/50Hz
                5                测量范围                电容                0.01~50µF
                阻抗                0.01~400Ω
                阻抗角                0°~360°
                6                测量分辨率                电容                0.0001µF
                阻抗                0.0001Ω
                阻抗角                0.0001°
                7                测量准确度                电容:      ≥1µF时,±1%读数±0.01µF;<1µF时,±2%读数±0.01µF;
               电阻:       ≥1Ω时,±1%读数±0.01Ω;<1Ω时,±2%读数±0.01Ω;
              阻抗角:     ±0.2°(电压>1.0V);±0.3°(电压:0.2V~1.0V);
                8                干扰电流                小于40A
                9                外型尺寸                500(L)×400(W)×450(H)
                10                存储器大小                100 组  支持U盘数据存储
                11                重量(主机)                55 Kg



             1                使用条件                -20℃ ~ 50℃                RH<80%
                2                抗干扰原理                变频法
                3                电    源                AC 220V±10%                允许发电机
                4                电源输出                最大输出电压                AC300V
                电压精度                0.5%
                电流精度                0.5%
                最大输出电流                8A
                输出频率                42.5Hz/57.5Hz;45Hz/55Hz;47.5Hz/52.5Hz;50Hz/50Hz
                5                测量范围                电容                0.01~50µF
                阻抗                0.01~400Ω
                阻抗角                0°~360°
                6                测量分辨率                电容                0.0001µF
                阻抗                0.0001Ω
                阻抗角                0.0001°
                7                测量准确度                电容:      ≥1µF时,±1%读数±0.01µF;<1µF时,±2%读数±0.01µF;
               电阻:       ≥1Ω时,±1%读数±0.01Ω;<1Ω时,±2%读数±0.01Ω;
              阻抗角:     ±0.2°(电压>1.0V);±0.3°(电压:0.2V~1.0V);
                8                干扰电流                小于40A
                9                外型尺寸                500(L)×400(W)×450(H)
                10                存储器大小                100 组  支持U盘数据存储
                11                重量(主机)                55 Kg



【质检质量承诺】 对检验出具的数据的正确性以及应达到的准确度作出承诺; 对委托人提交的检验样品以及技术资料的保密作出承诺; 对约定的服务时间及合理收费作出承诺; 对服务中应承担 的义务和恪守的法律责任作出承诺。
  • 产品校准证书 产品由湖北省计量测试技术研究院,中南国家计量测试中心出具权威的检定证书,收费公开透明
  • 实用新型专利证书 坚持科技创新是企业发展之道,创新是企业的灵魂,公司研发部多项目技术荣获国家专利
  • 资质荣誉证书 产品严格按照国际、国家或行业标准生产,通过国家、各省、市级权威部门检测并获得相关证书
注:如需查看产品证书原版请咨询您的客服,更多国测华能产品信息请进入产品中心,服务热线:400-027-8308

我们为用户提供7*24全年无休服务,无论您在何时、何地,我们时刻准备为您提供满意、周到的服务。

此外,我们还为您提供多种方式的技术支持服务,包括定期在主要城市举行的产品和技术培训会、技术论坛峰会等。

在我们这里,客户无大小之分,您的满意就是我们的服务标准。


服务内容

1、使用答疑:对在使用过程中的任何问题给予在线、电话、网络等方式解答。

2、软件升级:当产品进行数据优化,方案改版,我们都将提供免费软件升级服务。

3、售后维修:为保证产品的正常使用,公司承诺3个工作日的维护服务。

4、定期巡访:产品在使用过程中,公司定期对产品进行巡查回访,及时解决客户的疑难杂症。

5、技术改进:随着技术的改进,产品及时需要更新换代和对使用过程出现的问题将会给予技术改进。
